项目概述
一、建设背景
根据中华人民共和国水利部办公厅发文，办运管函〔2021〕241号文件要求，为贯彻落实国务院常务会议精神，加快实施小水库水情测报和安全监测设施项目，抓紧组织编制“十四五”小型水库雨水情测报和安全监测设施方案、实施计划，做好实施安排，完成方案编制及审查工作。
为强化晋宁区水利工程运行管理，进一步解决水库安全突出问题，贯彻中央和自治区关于水库除险加固和运行管护重要工作的规划，迫切需要加快小型水库雨水情测报和安全监测设施建设，进一步明确与细化小型水库监测设施建设内容与标准。
针对晋宁区小型水库雨水情测报系统不完善、安全监测设施缺失、信息采集传输不畅、监管平台功能不完善的突出问题。为指导各县市进行雨水情测报和安全监测设施建设，同时为落实不同等级、不同类型的水库大坝提供设计样板及依据，因此，编制晋宁区“十四五”小型水库雨水情测报和安全监测设的施建设方案。
二、建设目标
在大坝安全智能监测系统中，应用前沿分析技术和经典方法相结合对大坝安全进行综合诊断，通过实施先进的监测手段和设备，提升对大坝安全状态的感知能力，并将系统高度集成，采用独立编码开发，通过对最新算法进行编程，实现核心技术的领先目标，建立一套适合本工程的大坝安全监测预警和实时安全评估系统，通过监测设备标准化拟定、底层数据库规范和技术指标构建、预留开放式系统接口等措施，实现本项目的可推广性。
功能介绍
本次建设水库为：团结水库、野马冲水库、大春河水库。
小型水库雨水情测报与安全监测设施建设内容按照功能主要划分为以下几个部分：雨水情测报站、大坝安全监测站、工程视频监视站、数据传输、监测平台、数据共享推送（其他业务部门）等。
（1）雨水情测报站建设
人工水尺、翻斗式雨量计、水位计、供电系统组成雨水情测报站。
（2）大坝安全监测站建设
埋设安装变形标点、测压管（渗压计）、量水堰等仪器设备，对大坝变形、渗流渗压、渗流量等进行监测。
（3）工程视频监视站建设
采用视频（球机和枪机）对大坝、溢洪道进口、输水洞出口等设施环境进行实时监控，充分利用人工智能对非法入侵进行联动喇叭语音告警。远程监视应具备视频实时查看和图片定时推送功能。视频图像应通过现地设备或监测平台融合降水量、库水位、渗流量、渗流压力等信息。
（4）数据传输
通过一体化采集终端根据现场网络条件（4G\5G、NB-loT或有线光纤、北斗卫星），对雨水情数据、实时视频流或图像、大坝监测数据等信息实时传输，发现异常可通过短信等方式进行告警。
（5）监测平台
监测平台用于管理降水量、库水位、渗流量、渗流压力、视频图像等监测数据，以及水库大坝基础信息、监测设施考证信息、巡视检查信息、用户信息等。本次不再另建县级监测平台，将各监测要素信息按照开放协议传输至省级水库大坝安全运行智慧管理平台，分账号进行分级使用。
（6）数据共享推送
监测平台信息共享应当与山洪灾害监测预警、水利一张图等水利业务应用系统实现实时数据衔接。
系统总体架构是在现有系统基础上，整合和升级现有的雨水情设施（不重复建设），建设小型水库雨水情测报和安全监测设施，实现小型水库实时雨水情、工程视频、大坝安全等信息的采集、计算、存储、显示、传输、分析、预警与共享等。

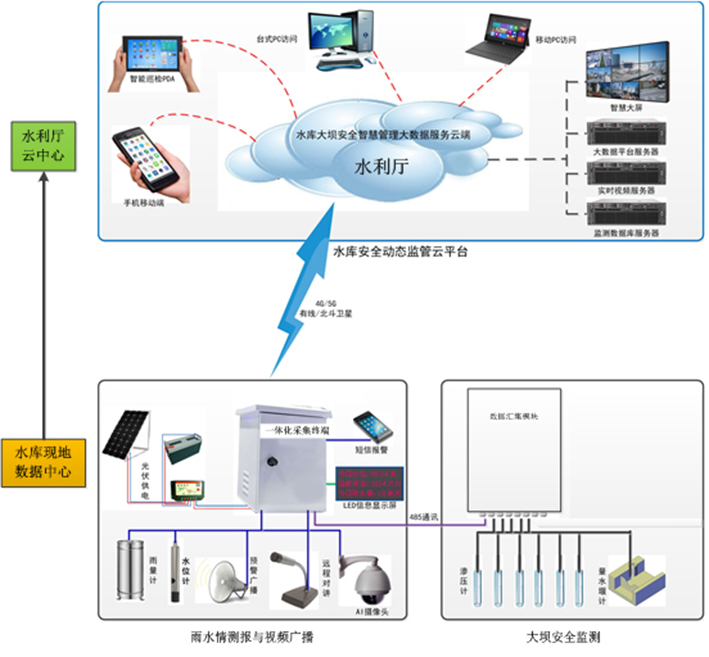

本次建设在充分整合和升级山洪预警系统已有设施（不重复建设原则）的基础上，采用“水利厅云中心”+“水库现地数据中心”总体系统架构，雨水情、工程视频和安全监测采用一体化采集终端，共用一套供电系统和共用一张物联网卡，实现水库现地数据中心，完成传感器的采集、计算、存储、显示、预警，然后将数据传输汇集至水利厅云中心，各市、区县和水库分级应用。系统总体架构图见下图：
